河南恒丰电子有限公司分享：中频熔炼设备开放式炉体的基本结构

开放式炉体是中频感应熔炼炉的主流钢壳炉结构形式，区别于全封闭 / 半封闭炉体，其炉架与线圈区域采用无冗余封闭外壳的开放式钢架设计，保留较大化检修空间，核心部件包括：

炉架：大规格 H 型钢 / 厚壁方管焊接，结构坚固，通常设计液压倾转（倾角可达 95°），倾转轴外移上移以减小出铁口轨迹；

感应系统：无氧铜管绕制的水冷感应线圈 + 硅钢片磁轭（抑制漏磁、提升效率），上端部件可拆卸，便于线圈更换；

炉衬 / 坩埚：耐火材料打结或预制坩埚，炉平台表面亦做耐火层保护；

辅助系统：液压倾炉油缸、进出水不锈钢分水 / 集水器、水冷电缆、可选侧吸 / 旋风除尘罩（非全封闭）。

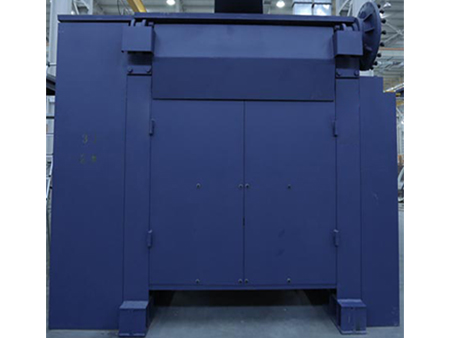

开放式炉体
